소방 펌프에서 발생하는 대표적인 이상현상은 맥동현상, 수격현상, 공동현상 세 가지입니다. 이 현상들은 각각 발생 원인과 펌프에 미치는 영향이 다르며, 방치할 경우 펌프 성능 저하나 배관 손상으로 이어질 수 있습니다. 특히 소방설비는 화재 시 즉각 작동해야 하는 특성이 있어 평소 점검과 예방이 중요합니다.
소방 펌프에서 맥동현상이 생기는 이유와 대처법
맥동현상은 펌프가 운전할 때 송출압력과 송출유량이 주기적으로 변동하면서 발생합니다. 이 현상은 '서징(surging)'이라고도 부르는데, 유량 변화에 따른 불안정한 압력 변동이 원인입니다. 맥동이 심해지면 입구나 출구에 설치된 진공계나 압력계의 지침이 심하게 흔들리는 증상으로 나타납니다.
맥동현상이 발생하는 주요 원인으로는 펌프의 흡입 조건 불량, 배관 내 공기 혼입, 밸브 개도 상태 이상 등을 꼽을 수 있습니다. 또한 펌프가 설계된 운전 범위를 벗어난 영역에서 가동될 때도 유량 변동이 커지면서 맥동이 유발될 수 있습니다.
맥동현상에 대응하기 위해서는 다음 항목을 순서대로 확인해 보는 것이 좋습니다.
- 흡입 배관의 공기 누설 여부를 점검하고, 공기가 빠질 수 있도록 조치한다.
- 펌프 토출 측 밸브 개도를 조절해 설계 유량 범위 내에서 운전되도록 맞춘다.
- 압력계와 진공계의 지침 흔들림이 지속되면 펌프 내부나 배관 상태를 점검한다.
- 필요시 펌프의 회전수를 조정하거나 임펠러를 교체하는 방안을 검토한다.
수격현상이 배관에 미치는 충격과 방지 방법
수격현상은 관로 내를 흐르는 유체에 의해 순간적으로 발생하는 충격을 말합니다. 흔히 '워터 해머(Water Hammer)'라고 불리는 이 현상은 유체의 속도나 방향이 갑자기 변할 때 압력이 급변하면서 발생하며, 관로 내에서 큰 소음과 함께 배관에 손상을 줄 수 있습니다.
수격현상은 주로 펌프가 급격하게 정지하거나 밸브가 빠르게 닫힐 때 발생합니다. 유체가 관성에 의해 계속 흐르려는 힘과 밸브나 펌프의 차단이 충돌하면서 압력파가 형성되는 것입니다. 소방 설비에서는 화재 진압 후 펌프를 정지하거나, 시험 과정에서 밸브를 조작할 때 이 현상이 자주 나타날 수 있습니다.
수격현상을 방지하기 위한 대표적인 방법은 다음과 같습니다.
- 펌프 정지 시 토출 밸브를 완전히 닫은 뒤 펌프를 끄는 순서를 지킨다.
- 밸브는 급격하게 닫지 않고 서서히 닫아 유속 변화를 완화한다.
- 체크밸브가 설치된 경우 작동 상태를 주기적으로 확인하고, 이상이 있으면 교체한다.
- 배관 내 유속을 낮추거나 서지 탱크, 완충 장치 등의 설치를 검토한다.
- 펌프 기동과 정지가 잦은 현장이라면 인버터 제어를 통해 회전수를 조절하는 방법도 고려한다.
공동현상이 펌프 효율을 떨어뜨리는 과정
공동현상(캐비테이션)은 펌프 내부에서 액체가 기체로 변하면서 발생하는 현상입니다. 펌프 흡입부의 압력이 해당 온도에서의 증기압보다 낮아지면 액체 속에 기포가 생성되고, 이 기포가 고압부로 이동하면서 파괴될 때 충격파가 발생합니다. 이 충격파가 펌프 부품에 지속적으로 가해지면 임펠러 표면이 침식되는 손상이 나타납니다.
공동현상이 발생하면 다음과 같은 증상이 나타납니다.
- 펌프 내부에서 특유의 소음과 진동이 발생한다.
- 토출 유량과 압력이 불안정해지고 펌프 효율이 저하된다.
- 장기간 방치할 경우 임펠러나 케이싱 표면에 침식 흔적이 생긴다.
- 심한 경우 펌프 축의 손상이나 베어링 고장으로 이어질 수 있다.

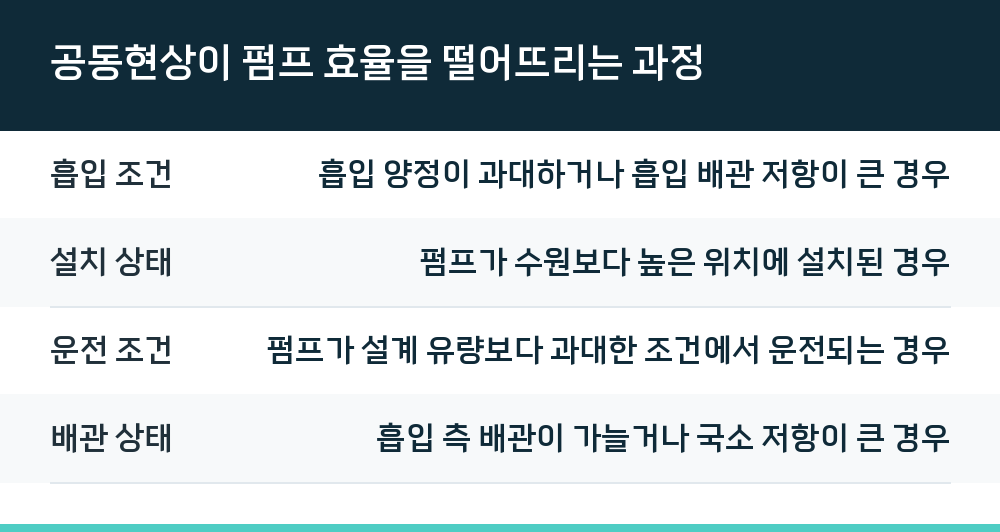

| 구분 | 공동현상의 주요 원인 |
|---|---|
| 흡입 조건 | 흡입 양정이 과대하거나 흡입 배관 저항이 큰 경우 |
| 설치 상태 | 펌프가 수원보다 높은 위치에 설치된 경우 |
| 운전 조건 | 펌프가 설계 유량보다 과대한 조건에서 운전되는 경우 |
| 배관 상태 | 흡입 측 배관이 가늘거나 국소 저항이 큰 경우 |

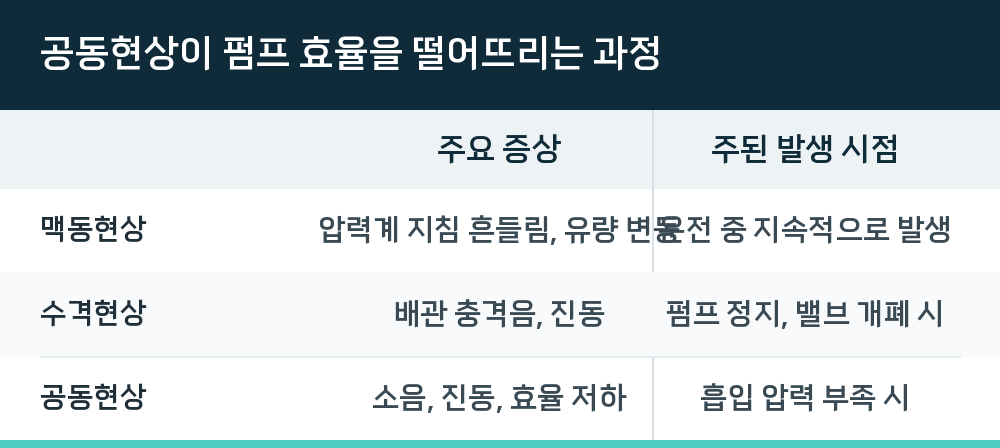

| 이상현상 | 주요 증상 | 주된 발생 시점 |
|---|---|---|
| 맥동현상 | 압력계 지침 흔들림, 유량 변동 | 운전 중 지속적으로 발생 |
| 수격현상 | 배관 충격음, 진동 | 펌프 정지, 밸브 개폐 시 |
| 공동현상 | 소음, 진동, 효율 저하 | 흡입 압력 부족 시 |
공동현상을 방지하기 위해서는 펌프의 흡입 조건을 개선하는 것이 가장 확실한 방법입니다. 흡입 양정을 낮추거나 흡입 배관의 직경을 키우고, 배관 곡관 수를 줄여 저항을 최소화해야 합니다. 펌프 설치 위치를 수원보다 낮추는 것도 효과적인 대책이 될 수 있습니다.
소방 펌프 이상현상을 줄이기 위한 일상 점검 항목
소방 펌프는 화재 발생 시 정확하게 작동해야 하는 설비이므로, 평소 주기적인 점검과 유지보수가 필수입니다. 각 이상현상의 발생 원인을 이해하고 있다면 점검 시 어떤 부분을 중점적으로 봐야 하는지 판단하기 쉬워집니다.

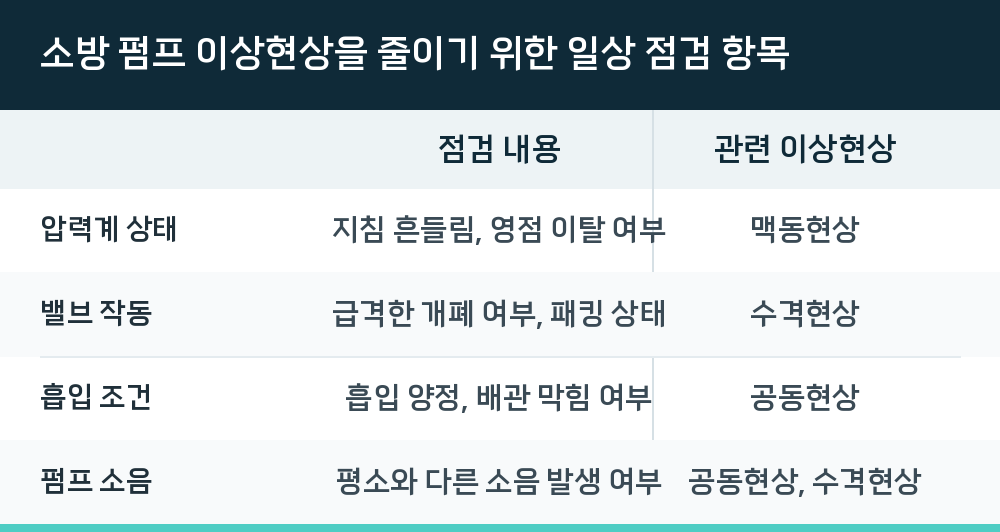

| 점검 항목 | 점검 내용 | 관련 이상현상 |
|---|---|---|
| 압력계 상태 | 지침 흔들림, 영점 이탈 여부 | 맥동현상 |
| 밸브 작동 | 급격한 개폐 여부, 패킹 상태 | 수격현상 |
| 흡입 조건 | 흡입 양정, 배관 막힘 여부 | 공동현상 |
| 펌프 소음 | 평소와 다른 소음 발생 여부 | 공동현상, 수격현상 |
소방 펌프의 이상현상은 각각 다른 원인과 영향을 가지며, 이를 정확히 이해하고 적절히 대응하는 것이 중요합니다. 특히 소방 설비는 화재라는 비상 상황에서 제 역할을 해야 하므로, 평소 점검을 통해 이상 징후를 조기에 발견하는 습관이 필요합니다. 펌프의 효율성과 안전성을 보장하기 위해서는 정기적인 점검과 유지보수가 반드시 이루어져야 합니다.
Q. 맥동현상과 수격현상은 어떻게 다른가요?
맥동현상은 펌프 운전 중 압력과 유량이 주기적으로 변동하는 현상이고, 수격현상은 펌프 정지나 밸브 개폐 시 순간적으로 발생하는 충격파 현상입니다. 맥동이 비교적 지속적으로 나타나는 반면, 수격은 순간적인 사건으로 발생한다는 점에서 차이가 있습니다.
Q. 소방 펌프에서 공동현상이 특히 위험한 이유가 있나요?
공동현상은 펌프 효율을 떨어뜨릴 뿐만 아니라, 장기간 지속되면 임펠러 등 내부 부품이 침식되어 펌프 수명을 크게 단축시킵니다. 화재 발생 시 펌프가 정상 성능을 내지 못할 수 있어 위험합니다.
Q. 이상현상 발생 여부는 어떻게 확인할 수 있나요?
펌프 운전 중 압력계 지침의 흔들림, 평소와 다른 소음이나 진동, 토출 유량의 변화 등을 통해 이상 여부를 확인할 수 있습니다. 정기 점검 시 이러한 항목을 꼼꼼히 살펴보는 것이 좋습니다.
